傳統機房空調vs模塊化機房空調

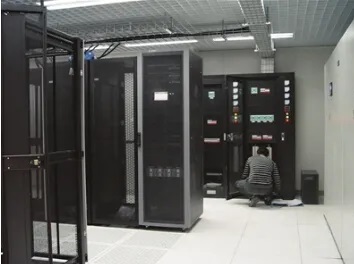

我們所說的模塊化數據中心機房，就是將數據中心分割成若干個獨立模塊，包括機柜模塊、ups模塊、精密空調模塊、配電柜模塊、動環監控系統、冷暖通道、密閉通道、電池柜模塊等，每一個模塊共同集成機房的所有功能，也就是一個一體化、系統化的產品。

而傳統機房與模塊化機房相反，傳統的機房建設包括裝修系統、電氣系統、消防系統、空調新風系統、防雷接地系統、安防系統、機房環境監控系統等。在各個系統實施過程中，會出現需等待上一個系統實施到一定程度，下一個系統才能實施。這就造成傳統機房實施周期長、擴展性差、耗能高等不足之處。

傳統機房和模塊化機房最大的差別在于制冷方式的不同。模塊化機房空調的最大特點在于高密度、智能化。傳統機房一般采用的空調制冷，還是處在最原始的整體性制冷方式，這樣一來無法達到最高效率的預期效果。而現如今的模塊化機房能夠實現最大限度的利用空調，并且將冷氣和熱氣隔開，可以直接對著機柜吹冷風，散熱達到最大限度，最大限度降低了損耗，節約了企業的運營成本。

傳統機房的空調結構形式：

1.制冷模塊1蒸發器和模塊2蒸發器分別左右一個“V/A”放置。

2.“/”型盤管結構，特點是盤管為從左到右為一整片，而制冷系統1和系統2的布置又分為系統1/2上下布置及系統1/2里外疊放。

模塊化機房的空調結構形式：

電控&器件模塊、制冷模塊、各制冷模塊的結構和功能相同且相互獨立。

從結構上我們對傳統機房空調和模塊化機房空調進行了對比：

1.由于電控&制冷器件獨立模塊，單位占地面積蒸發器面積比“V/A”型可以提高5~10%，比 “/”型可以提高10~15%左右。同時基本所有器件被安置在獨立模塊中，會導致整個機組的流道阻力會降低100Pa以上，也減少氣流不均勻性的影響。

2.模塊化上下送風空調的過濾網是貼合蒸發器放置，與傳統的空調上送風過濾網門置和下送風頂置有著很大的區別，過濾網面積是傳統的機房空調的2 ~2.5倍。

3.模塊化的空調的蒸發器為前后“W/M”放置，每個制冷模塊中包含一組“V/A”蒸發器，風機居中放置，“V/A”蒸發器中的兩片換熱器的空氣側完全對稱，空氣側的風速分布完全均勻。

4.模塊化機房空調的較小空氣側阻力的特點，可以優化風機的工作點，在相同風量情況，大大的降低風機輸出功率。以100kW空調為例，傳統的機房空調風機輸入功率為6.6kW左右，模塊化機房空調的風機輸入功率為5.0kW左右

5.模塊化機房空調的大蒸發器以及高制冷劑分配均勻性的特點，制冷系統的蒸發器溫度在8.5~9.5℃，與傳統機房空調的6.0~7.0℃相比是一個較大的跨越。

通過傳統機房空調和模塊化機房空調的對比，模塊化機房空調的優勢顯而易見，這也就是模塊化機房成為發展主流的主要原因之一。
