現代樓宇自控系統綜合布線的構成 |
| 2022/11/14 |
 |

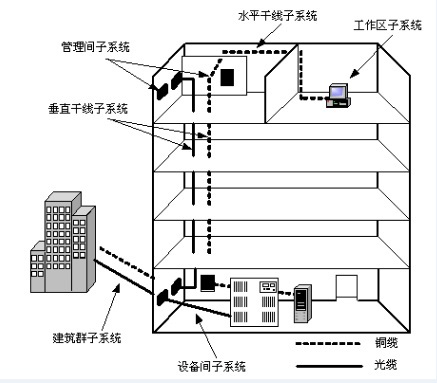

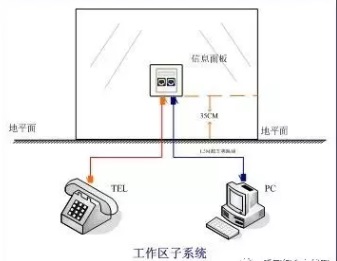

隨著經濟的發展，如今遍地高樓林立的現代化建筑，而樓宇自控系統也得到了高速發展。樓宇自控系統包括空調系統、供配電系統、給排水系統、電梯系統、送排風監系統以及綜合布線系統等等。其中綜合布線又由工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統以及建筑群子系統構成。 1、工作區子系統 工作區子系統又稱為服務區子系統，由終端設備連接到信息插座的連線、適配器以及信息插座所組成，其中還包括裝配軟線、適配器和連接所需的擴展軟線，并在終端設備和I/O之間搭橋。其主要功能是通過連接線纜實現與水平子系統的連接。
2、水平子系統 水平子系統又稱配線子系統，舊稱水平干線子系統，由工作區用的信息插座模塊，每層配線設備至信息插座的配線電纜、配線架、樓層配線設備和跳接線等組成。水平布線子系統是整個布線系統的一部分，其主要作用是將干線子系統線路延伸到用戶工作區。水平子系統設計范圍遍及整個智能化建筑的每一個樓層，且與房屋建筑和管槽系統有密切關系。

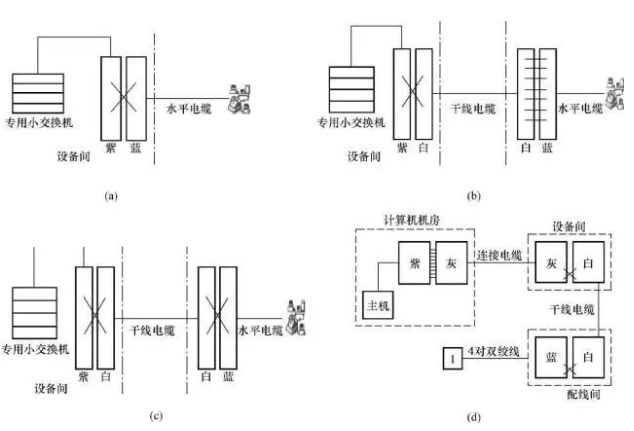

3、管理子系統 管理間子系統也被稱為電信間或配線間，主要由交接間的配線設備、輸入/輸出設備以及交連、互連配線架組成，設置在每層配線設備的房間內。其主要功能是提供與其他子系統連接的手段，使整個綜合布線系統及其所連接的設備、器件等構成一個完整的有機體。同時，管理子系統也可應用于設備間子系統。

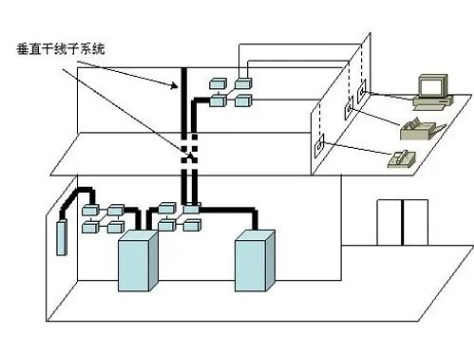

4、垂直干線子系統 垂直干線子系統又稱干線子系統，垂直干線子系應由設備間的配線設備和跳線以及設備間至各樓層配線間的連接電纜組成。垂直子系統的主要功能是通過建筑物內部的傳輸電纜或光纜，把各接線間和二級交接間的信號傳送到設備間，直至傳送到最終接口，再通往外部網絡。簡單說就是用來連接設備間和管理區子系統之間的線纜，是整個布線系統的主干。

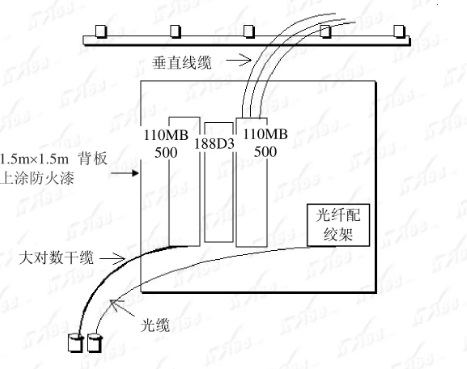

5、設備間子系統 設備間在實際應用中一般也稱為網絡中心或機房，是在每棟建筑物適當地點進行網絡管理和信息交換的場所。主要由建筑物進線設備、主配線機柜中的電纜、連接模塊和相關支撐硬件等組成。設備間子系統能把中心機房中的公共設備與各管理間子系統的設備互連起來，從而為用戶提供相應的服務。
6、建筑群子系統 建筑群子系統又稱樓宇子系統，主要由兩個及兩個以上建筑物的電話、數據、電視系統組成一個建筑群綜合布線系統，包括連接各建筑物之間的纜線和配線設備（CD）。其主要作用是能實現樓與樓之間的通信鏈接，同時提供樓群之間通信設施所需的硬件。
以上就是樓宇綜合布線系統的六大子系統了。
